PEET STRAPPING de poliéster enrolador automático/embalador MAX80KG por bobina, utilizado com sistema de paletização automática

Enrolador/Embalador automático de Fita PET de Poliéster MAX80KG por bobina, usado de forma amigável com sistema de paletização automático

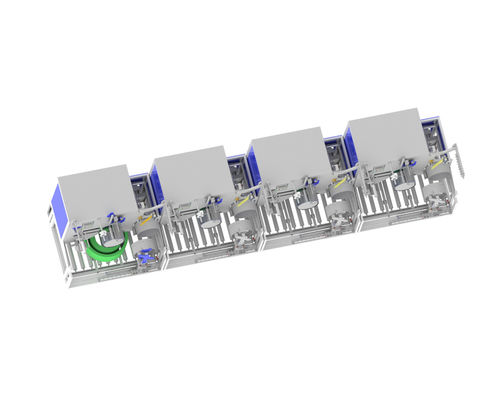

Enrolador Automático de Fita PET CQA800F

Resumo

  CQA800F adequado para uma em seis, uma em oito linhas de produção de fita PET com uso de braço robótico.

  O enrolador de fita do CQA800F foi usado para enrolar fitas em paralelo diretamente da extrusora.

  Os sistemas funcionam independentemente assim que o material é aplicado manualmente. Eles podem ser integrados em uma planta de produção geral totalmente automatizada. Eles enrolam fitas PET com largura de 9~32mm, dependendo da configuração.

  Assim que um pacote de enrolamento atinge a circunferência desejada, ele é embrulhado com filme pelo enrolador integrado e inclinado pelo sistema de transporte integrado do enrolador para a esteira transportadora abaixo. Um novo tubo de enrolamento é alimentado do magazine ao mesmo tempo e o próximo pacote é enrolado totalmente automaticamente.

  As máquinas foram desenvolvidas para operação contínua. O design compacto permite o uso mesmo em espaços confinados.

Fatos e vantagens

1. Enrolador de fita PET totalmente automático para fitas de 9 a 32 mm, com um diâmetro externo do pacote de 820 mm
2. Sistema de transporte para transporte automático de pacotes
3. Dispositivo de embalagem de filme para embalagem automática de pacotes
4. Terminal de entrada central com gerenciamento de receitas
5. O enrolamento totalmente automático pode ser alcançado com ou sem núcleo de papel

Detalhes técnicos

Equipamento básico

1. Controle Dancer para controlar a tensão constante da fita e a velocidade de enrolamento, servomotor duplo
2. Colocação precisa e controlada eletronicamente de 2 ou 3 pontos com flexão mínima da fita
3. Mandris pneumáticos de espalhamento de lâminas para troca rápida de bobinas
4. Magazine de mangas
5. Depósito de bobinas
6. Dispensador automático de filme
7. Dois modos de medição: peso e metro

Fita PETSistema de Paletização Automática

Programa de paletização:

A: OD da fita 600MM, altura 150MM, peso 20KG, 1 camada de 4, separada por papelão, até 12 camadas.

B: OD da fita 800MM, altura 190MM, peso 75KG, 1 camada de 2, separada por papelão, até 7 camadas.

Modelo do braço robótico: JZJ160A-270

Velocidade: 40 segundos por rolo, um sistema de paletização automático pode corresponder a até 2 conjuntos de uma em 8 linhas de produção de fita PET.

Dimensões da plataforma de papelão: comprimento 1240mm x largura 1240mm x altura 1500mm

Tamanho da correia transportadora de posicionamento: comprimento 3220mm x largura 1170mm x altura 680mm

Base do braço robótico: comprimento 700mm x largura 700mm x altura 1000mm

Após o produto acabado chegar à posição de posicionamento da correia transportadora, o braço robótico pega o produto acabado na palete até que uma camada esteja cheia. O braço robótico então pega a palete de produto acabado de papelão da palete de papelão e repete a ação até que a palete de produto acabado seja empilhada.
