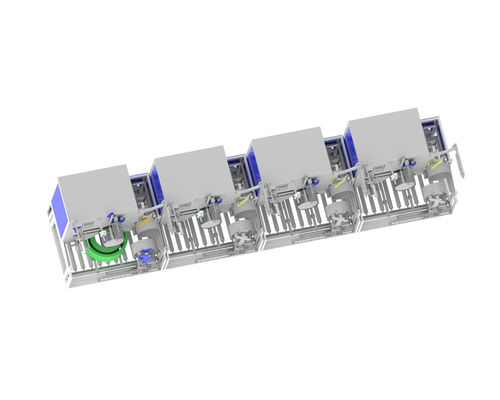

Enrolador automático de tiras de PET com capacidade de 80 kg, motor servo duplo e sistema robótico de paletização

O CQA800F foi concebido para integração com linhas de produção de fita PET com configurações de um de seis ou um de oito, com operação de braço robótico. Este enrolador automático de fita enrola fitas de poliéster PET diretamente da extrusora em paralelo, criando bobinas de até 80 kg cada.

Uma vez iniciado com aplicação manual de material, o sistema opera de forma independente e pode ser integrado em fábricas de produção totalmente automatizadas. Acomoda fitas PET com larguras que variam de 9 mm a 32 mm, dependendo da configuração.

Quando um pacote enrolado atinge a circunferência alvo, ele é automaticamente embalado em filme pelo embalador integrado e transferido através do sistema de transporte para o transportador de rolos abaixo. Simultaneamente, um novo tubo de enrolamento é alimentado a partir da revista, permitindo uma operação contínua e totalmente automática. O design compacto permite a instalação em espaços confinados.

• Enrolador automático de fita PET para fitas de 9 a 32 mm, com diâmetro exterior da embalagem de 820 mm
• Sistema de transporte para transporte automático de embalagens
• Dispositivo de embalagem em filme para embalagem automática de embalagens
• Terminal de entrada central com gestão de receitas
• Enrolamento totalmente automático com ou sem núcleo de papel

• Controlo de dançarino para tensão constante da fita e velocidade de enrolamento, motor servo duplo
• Posicionamento preciso, controlado eletronicamente em 2 ou 3 pontos com mínima dobra da fita
• Mandris de espalhamento de lâminas pneumáticas para troca rápida de bobinas
• Revista de mangas
• Depósito de bobinas
• Dispensador automático de filme
• Dois modos de medição: peso e metro

• Modelo do braço robótico: JZJ160A-270
• Velocidade: 40 segundos por rolo
• Um sistema de paletização automático pode servir até 2 conjuntos de linhas de produção de fita PET de um em oito
• Dimensões da plataforma de cartão: 1240mm * 1240mm * 1500mm
• Tamanho do transportador de posicionamento: 3220mm * 1170mm * 680mm
• Base do braço robótico: 700mm * 700mm * 1000mm

O processo automatizado envolve o braço robótico a agarrar os produtos acabados da área de posicionamento do transportador e a colocá-los na palete. Quando uma camada está completa, o braço robótico pega separadores de cartão da palete de cartão e repete o ciclo até que a palete de produto acabado esteja totalmente empilhada.
