Máquina de enrolar de filamentos de PET com sistema automático de paletização

Máquina de enrolar de filamentos PET com sistema automático de paletização

CQA800F adequado para uma em cada seis, uma em cada oito linha de produção de correia PET com uso de braço robótico.

Equipamento básico

1. Dançarinaum comando para controlar a tensão constante da correia e a velocidade de enrolamento, Servomotor duplo
2. Instalação em dois ou três pontos, com controlo eletrónico, com curvatura mínima das alças
3. Para o fabrico de aparelhos de televisão, televisores e aparelhos de televisão
4. Revista de mangas
5. Depósito Bobbin
6. Dispensador automático de película
7. Dois modos de medição: peso e medidor

Factos e vantagens

1. Para a produção de fibras sintéticas de polietileno9com um diâmetro da embalagem exterior de 820 mm
2. Sistema de transporte automático de pacotes
3. Dispositivos de embalagem por película para embalagem automática de embalagens
4. Terminal de entrada central com gestão de receitas
5. O enrolamento totalmente automático pode ser realizado com ou sem núcleo de papel

Detalhes técnicos

Resumo

O enrolador de correia da CQA800F foi utilizado para enrolar correias em paralelo diretamente da extrusora.

Os sistemas funcionam de forma independente uma vez que o material foi aplicado manualmente.wlargura de 9 a 32 mm, dependendo da configuração.

Uma vez que um pacote de enrolamento tenha atingido a circunferência desejada,é enrolada com filme pelo enrolador integrado e inclinada pelo sistema de transporte integrado do enrolador até ao transportador de rolos abaixo. Um novo tubo de enrolamento é alimentado do carregador ao mesmo tempo e a próxima embalagem é enrolada completamente automaticamente.

As máquinas foram desenvolvidas para operação contínua. O projeto compacto permite a utilização mesmo em espaços confinados.

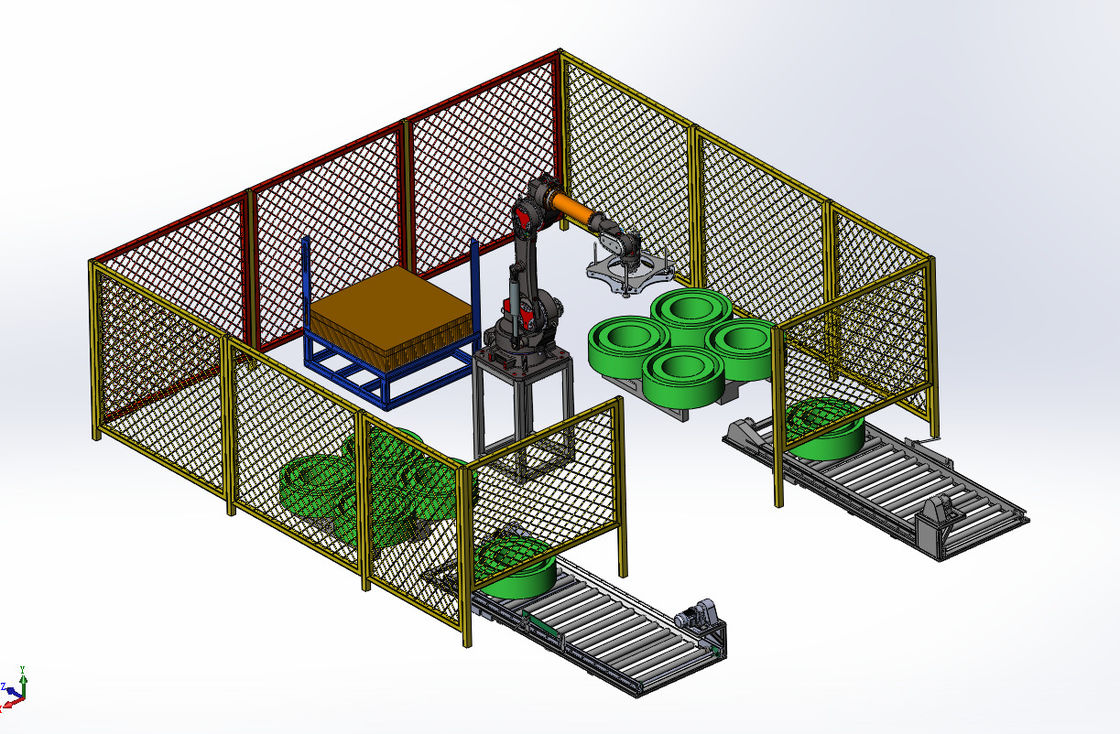

Programa de paletização:

A: Faixa OD600 mm, altura 150 mm, peso 20 kg, 1 camada de 4, separadas por cartão, até 12 camadas.

B:FiosO.D. 800 mm, altura 190 mm, peso 75 kg, 1 camada de 2, cartão separado, até 7 camadas.

Modelo do braço robótico: JZJ160A-270

Velocidade:porRolo, um sistema automático de paletização pode combinar até 2conjuntos deUm em cada oito. Fios de PETlinha de produçãos.

Dimensões da plataforma de cartão: comprimento 1240 mm x largura 1240 mm x altura 1500 mm

Tamanho da cinta transportadora de posicionamento: comprimento 3220 mm x largura 1170 mm x altura 680 mm

Base do braço do robô: comprimento 700 mm x largura 700 mm x altura 1000 mm

Depois que o produto acabado chega à posição da cinta transportadora, o braço robótico pega o produto acabado na palete até que uma camada esteja cheia.O braço robótico, em seguida, pega o palete de produto acabado de papelão do palete de papelão e repete a ação até que o palete de produto acabado é empilhado.
