Rebocador automático de filamentos de poliéster PET com sistema automático de paletização

Enrolador automático de cintas de poliéster PET com sistema de paletização automático

Programa de paletização:

A: Cinta DE 600MM, altura 150MM, peso 20KG, 1 camada de 4, separadas por cartão, até 12 camadas.

B: Cinta DE 800MM, altura 190MM, peso 75KG, 1 camada de 2, separadas por cartão, até 7 camadas.

Modelo do braço robótico: JZJ160A-270

Velocidade: 40 segundosporrolo, um sistema de paletização automático pode corresponder a até 2conjuntos deuma saída de 8 cintas PETlinha de produçãos.

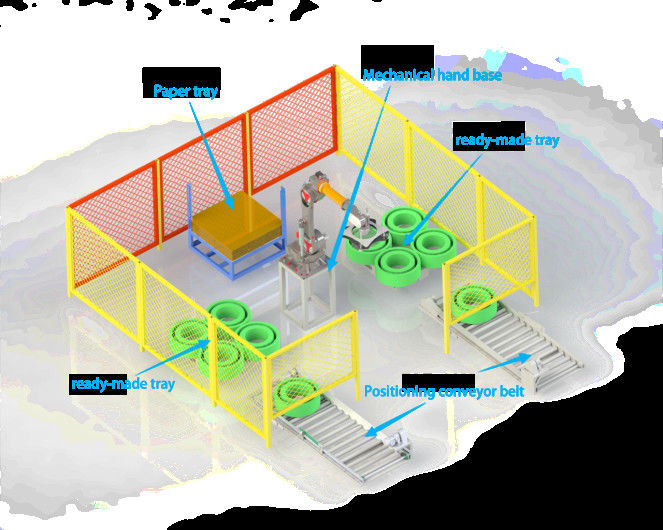

Dimensões da plataforma de cartão: comprimento 1240mm x largura 1240mm x altura 1500mm

Tamanho da correia transportadora de posicionamento: comprimento 3220mm x largura 1170mm x altura 680mm

Base do braço robótico: comprimento 700mm x largura 700mm x altura 1000mm

Após o produto acabado chegar à posição de posicionamento da correia transportadora, o braço robótico pega o produto acabado na palete até que uma camada esteja completa. O braço robótico, então, pega a palete de produto acabado de cartão da palete de cartão e repete a ação até que a palete de produto acabado seja empilhada.

Resumo

  CQA800F adequado para uma saída de seis, uma saída de oito linhas de produção de cintas PET com uso de braço robótico.

  O enrolador de cintas do CQA800F foi usado para enrolar cintas em paralelo diretamente da extrusora.

  Os sistemas funcionam independentemente assim que o material é aplicado manualmente. Eles podem ser integrados em uma planta de produção geral totalmente automatizada. Eles enrolam cintas de pet com largura de 9~32mm, dependendo da configuração.  Uma vez que um pacote de enrolamento atingiu a circunferência desejada, ele é embrulhado com filme pelo enrolador integrado e inclinado pelo sistema de transporte integrado do enrolador para a correia transportadora de rolos abaixo. Um novo tubo de enrolamento é alimentado do magazine ao mesmo tempo e o próximo pacote é enrolado totalmente automaticamente.

  As máquinas foram desenvolvidas para operação contínua. O design compacto permite o uso mesmo em espaços confinados.

Fatos e vantagens

Enrolador de cintas PET totalmente automático para cintas de

1. 9a 32 mm, com um diâmetro externo do pacote de 820 mmSistema de transporte para transporte automático de pacotes
2. Dispositivo de embalagem de filme para embalagem automática de pacotes
3. Terminal de entrada central com gerenciamento de receitas
4. Enrolamento totalmente automático pode ser alcançado com ou sem núcleo de papel
5. Detalhes técnicos

Modelo

Dançarino

1. controle para controlar uma tensão constante da cinta e velocidade de enrolamento, Servo motor duploColocação precisa, controlada eletronicamente, de 2 ou 3 pontos com dobra mínima da cinta
2. Mandris de espalhamento de lâminas pneumáticas para troca rápida de bobinas
3. Magazine de mangas
4. Depósito de bobinas
5. Dispensador automático de filme
6. Dois modos de medição: peso e metro
7. Configuração principal padrão

1)

Motor: Motor principal Wuxi Xinjie 1.5KW, relação de velocidade: 1:8, servo motor, Motor de deslocamento Wuxi Xinjie: servo motor de 400W

2)

PLC: Wuxi Xinjie Tela sensível ao toque: Wuxi Xinjie Contator: Schneider3) Componentes pneumáticos: válvula solenóide e manômetro: Taiwan Yadeke, cilindro: Donghao Pneumatic (Wenzhou)

4) Sensores e luzes de proximidade liga/desliga: Korea Alto Nicks
