Rebocador automático de filamentos de poliéster PET com sistemas de paletização não tripulados

Enrolador automático de cintas de poliéster PET com sistemas de paletização não tripulados

Resumo

  CQA800F adequado para uma em seis, uma em oito linhas de produção de cintas PET com uso de braço robótico.

  O enrolador de cintas do CQA800F foi usado para enrolar cintas em paralelo diretamente da extrusora.

  Os sistemas funcionam de forma independente assim que o material é aplicado manualmente. Eles podem ser integrados em uma planta de produção geral totalmente automatizada. Eles enrolam cintas de pet comlargura de 9~32mm, dependendo da configuração.

  Uma vez que um pacote de enrolamento atingiu a circunferência desejada, ele é embrulhado com filme pelo enrolador integrado e inclinado pelo sistema de transporte integrado do enrolador para a esteira transportadora abaixo. Um novo tubo de enrolamento é alimentado do magazine ao mesmo tempo e o próximo pacote é enrolado totalmente automaticamente.

  As máquinas foram desenvolvidas para operação contínua. O design compacto permite o uso mesmo em espaços confinados.

Fatos e vantagens

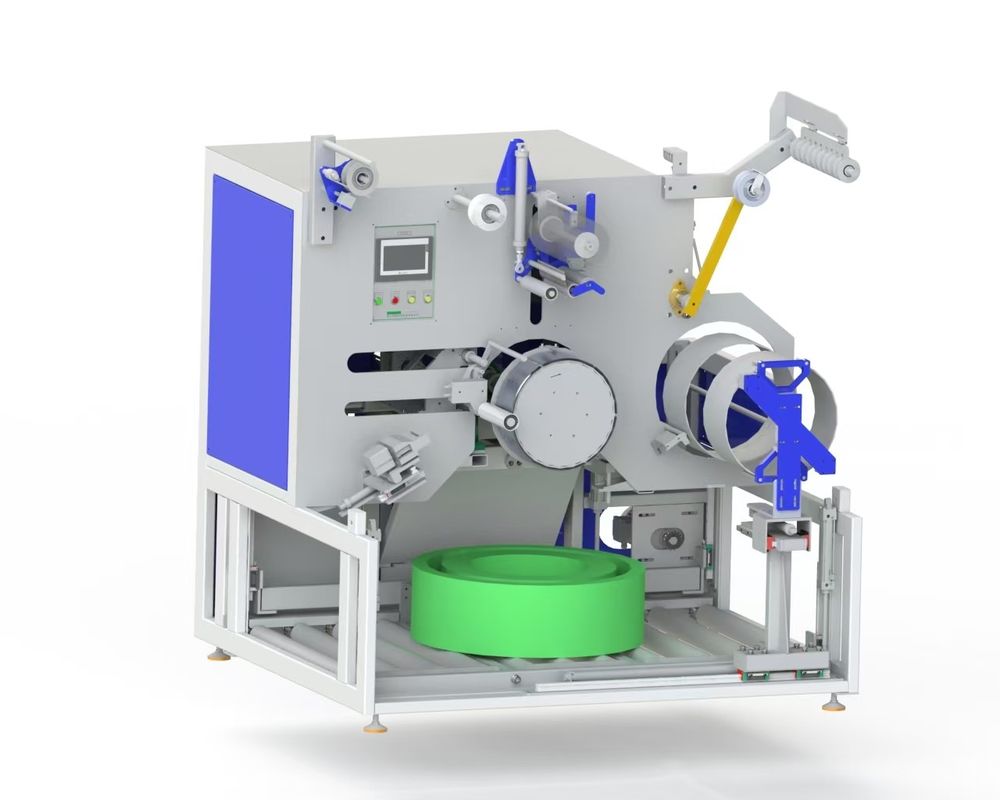

1. Enrolador de cintas PET totalmente automático para cintas de 9 a 32 mm, com um diâmetro externo do pacote de 820 mm
2. Sistema de transporte para transporte automático de pacotes
3. Dispositivo de embalagem de filme para embalagem automática de pacotes
4. Terminal de entrada central com gerenciamento de receitas
5. O enrolamento totalmente automático pode ser alcançado com ou sem núcleo de papel

Detalhes técnicos

Equipamento básico

1. Dancer controle para controlar uma tensão constante da cinta e velocidade de enrolamento, Servomotor duplo
2. Colocação precisa, controlada eletronicamente, de 2 ou 3 pontos com flexão mínima da cinta
3. Mandris pneumáticos de espalhamento de lâminas para troca rápida de bobinas
4. Magazine de mangas
5. Depósito de bobinas
6. Dispensador automático de filme
7. Dois modos de medição: peso e metro

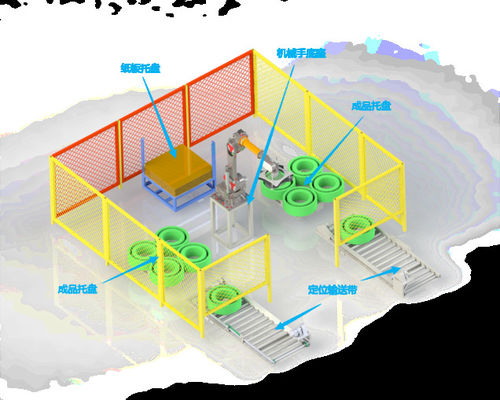

Programa de paletização:

A: Cinta OD 600MM, altura 150MM, peso 20KG, 1 camada de 4, separada por papelão, até 12 camadas.

B: Cinta OD 800MM, altura 190MM, peso 75KG, 1 camada de 2, separada por papelão, até 7 camadas.

Modelo do braço robótico: JZJ160A-270

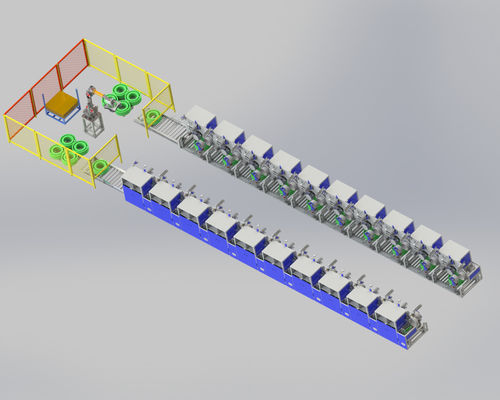

Velocidade: 40 segundos por rolo, um sistema de paletização automático pode corresponder a até 2 conjuntos de uma em 8 cintas PET linhas.

Dimensões da plataforma de papelão: comprimento 1240mm x largura 1240mm x altura 1500mm

Tamanho da correia transportadora de posicionamento: comprimento 3220mm x largura 1170mm x altura 680mm

Base do braço robótico: comprimento 700mm x largura 700mm x altura 1000mm

Após o produto acabado chegar à posição de posicionamento da correia transportadora, o braço robótico pega o produto acabado na palete até que uma camada esteja cheia. O braço robótico então pega a palete de produto acabado de papelão da palete de papelão e repete a ação até que a palete de produto acabado seja empilhada.
