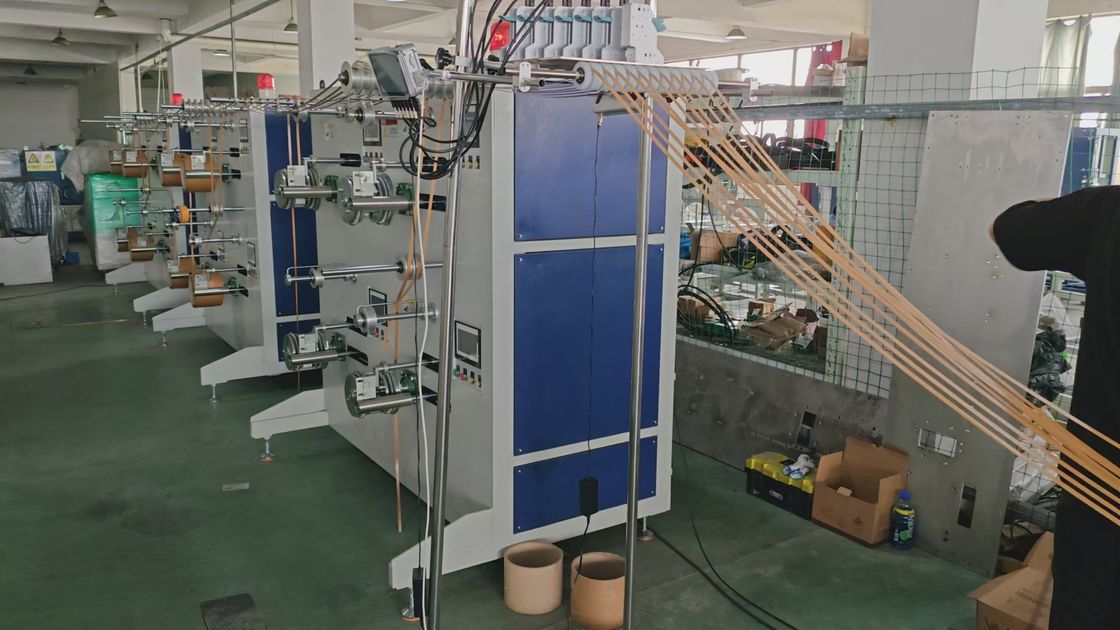

Linha de produção de tiras de papel de 3 fases / linha de fabricação / máquina de fabricação

Condições de trabalho: fonte de alimentação 3 fases 380V, pressão de ar 6~8Kgf, conectar o tubo de ar de acordo com a marca no equipamento ((Φ10)), conectar o cabo de alimentação (mais de 2,5 metros quadrados),Ventila primeiro., e depois ligar (na ordem inversa ao desligar a máquina, desligue a energia primeiro, e depois desligue a pressão do ar) potência instalada 28KW

Funções principais:

A linha de produção é constituída por uma unidade de armazenagem de matérias-primas, uma unidade de releitura e corte, uma máquina de impressão e uma máquina de enrolar.

1:Usar o servomotor para colocar o cabo, rolar a faixa de 5 ~ 15MM de largura, e selecionar a largura de banda correspondente através da tela sensível ao toque para rolar, sem mudar manualmente a engrenagem da transmissão.

2: Tamanho do núcleo de papel: ID200mm*Alta 170mm~190mm, após o enrolamento é concluído pela máquina para automaticamente, mudar manualmente o rolo

3: 12 unidades de cabeças de enrolamento de servomotor duplo controladas individualmente, o eixo de enrolamento utiliza um motor de engrenagem de servo, a velocidade de enrolamento é a mesma que a velocidade da máquina de corte.Para que diferentes gramas ou largura da fita de papel com o binário adequado para o enrolamento, tentar reduzir a deformação de dobragem da fita de papel após o enrolamento.

4Dimensões: (aproximadamente) L17000MM*W1500*H1800MM

5, Os principais acessórios e origem:

1) As facas de corte feitas no Japão

2)Quadro: chapa de ferro de 25 mm, aço de 8# canais e composição de soldadura de tubos quadrados de 80*40 mm

3) A impressora pode imprimir o logotipo desejado em cada fita de papel

(4) Motor da máquina de corte 2,2 kW, motor do departamento de relevação 0,4 kW, motor de rebobinagem de resíduos 0,75 kW.

(5) motor: motor principal de enrolamento (1.5KW, servomotor de desaceleração 1:8), (doméstico, Wuxi Xinjie) Motor de arranjo (0.4KW, servomotor, Wuxi Xinjie (doméstico).

(6) PLC, touch screen: Wuxi Xinjie.

(7) componentes pneumáticos: válvulas solenoides e manômetros de pressão: Taiwan Yadek, cilindro: pneumático Donghao (Wenzhou)

8) Sensores e interruptores de proximidade: Korea Otonix

9) Tratamento de superfície: pulverização a alta temperatura, cromagem, tratamento de escurecimento.
