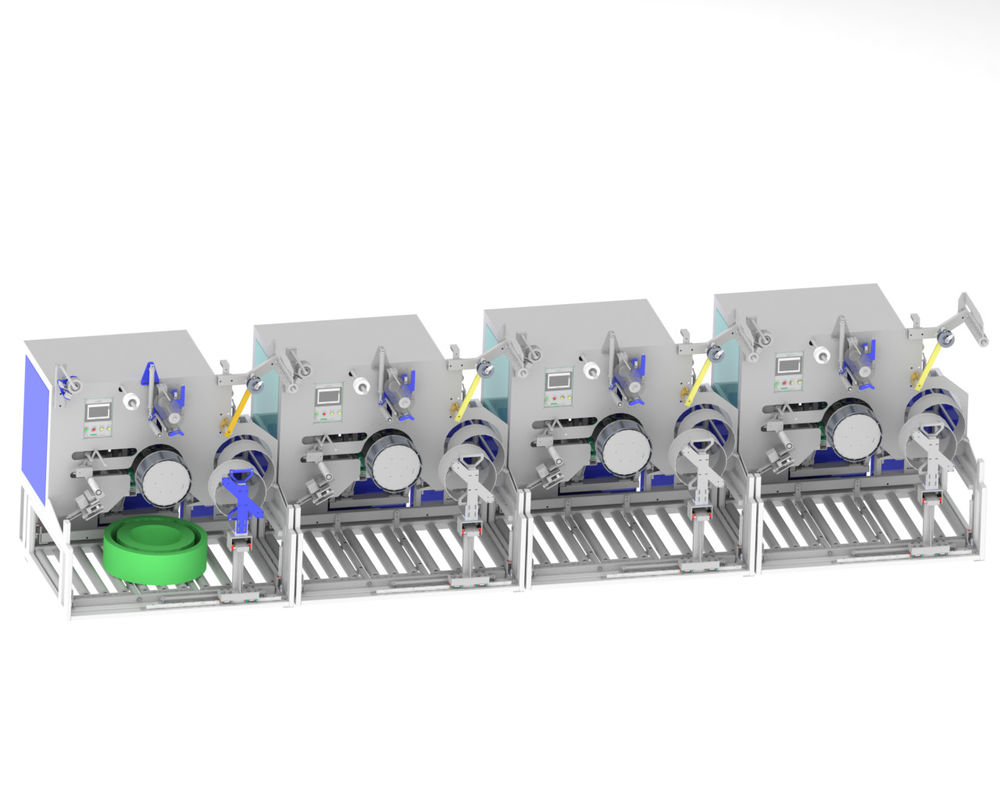

9mm~32mm MAX80KG PET STRAP enrolador automático/embalador

Enrolador automático de correia para animais CQA800F

CQA800F adequado para uma em cada seis, uma em cada oito linha de produção de correia PET com uso de braço robótico.

O enrolador de correia da CQA800F foi utilizado para enrolar correias em paralelo diretamente da extrusora.

Os sistemas funcionam de forma independente uma vez que o material foi aplicado manualmente.

Com largura de 9 a 32 mm, dependendo da configuração.

Uma vez que um pacote de enrolamento tenha atingido a circunferência desejada,é enrolada com filme pelo enrolador integrado e inclinada pelo sistema de transporte integrado do enrolador até ao transportador de rolos abaixo. Um novo tubo de enrolamento é alimentado do carregador ao mesmo tempo e o próximo pacote é enrolado totalmente automaticamente.

As máquinas foram desenvolvidas para operação contínua. O projeto compacto permite a utilização mesmo em espaços confinados.

Factos e vantagens

para o fabrico de produtos da subposição 842120

Sistema de transporte automático de pacotes

Dispositivo de envolvimento por película para envolvimento automático de embalagens

Terminal de entrada central com gestão de receitas

O enrolamento totalmente automático pode ser realizado com ou sem núcleo de papel

Equipamento básico

Controle de dança para controlar uma tensão constante da correia e velocidade de enrolamento, Dual servomotor

Instalação em dois ou três pontos, com controlo eletrónico, com curvatura mínima das cintas

Para o fabrico de aparelhos de televisão, televisores e aparelhos de televisão

Revista de mangas

Depósito Bobbin

Dispensador automático de película

Dois modos de medição: peso e medidor

Configuração principal padrão

1) Motor: Wuxi Xinjie motor principal 1.5KW, relação de velocidade: 1:8, servomotor,

Motor Wuxi Xinjie Traverse: servomotor de 400W

• PLC: Wuxi Xinjie Ecrã táctil: Wuxi Xinjie Contador: Schneider

3) Componentes pneumáticos: válvula solenoide e manômetro de pressão: Taiwan Yadeke, cilindro: Donghao Pneumatic (Wenzhou)

4) Sensores e proximas luzes ligadas/desligadas: Korea Alto Nicks

Opcional

1)Motor: motor principal Siemens 1.5KW, relação de velocidade: 1:8, servomotor,

Motor Siemens Traverse: servomotor de 400 W

2)PLC: Siemens touch screen: Siemens touch contactor: Schneider

3) Componentes pneumáticos: (marca japonesa ou europeia)

4) Sensores e proximas luzes ligadas/desligadas: Korea Alto Nicks

Fios de PETSistema de paletização automática

Programa de paletização:

R: Faixa OD 600MM, altura 150MM, peso 20KG, 1 camada de 4, separada por cartão, até 12 camadas.

B: Faixa O.D. 800MM, altura 190MM, peso 75KG, 1 camada de 2, cartão separado, até 7 camadas.

Modelo de braço robótico: JZJ160A-270

Velocidade: 40 segundos por rolo, um sistema automático de paletização pode combinar até 2 conjuntos de uma das 8 linhas de produção de correia de PET.

Dimensões da plataforma de cartão: comprimento 1240 mm x largura 1240 mm x altura 1500 mm

Tamanho da cinta transportadora de posicionamento: comprimento 3220 mm x largura 1170 mm x altura 680 mm

Base do braço do robô: comprimento 700 mm x largura 700 mm x altura 1000 mm

Depois que o produto acabado chega à posição da cinta transportadora, o braço robótico pega o produto acabado na palete até que uma camada esteja cheia.O braço robótico, em seguida, pega o palete de produto acabado de papelão do palete de papelão e repete a ação até que o palete de produto acabado é empilhado.
