Enrolamento automático com 4 fendões servo-controlados independentes

Enrolamento automático com 4 fendões servo-controlados independentes
Enrolamento automático com 4 fendões servo-controlados independentes

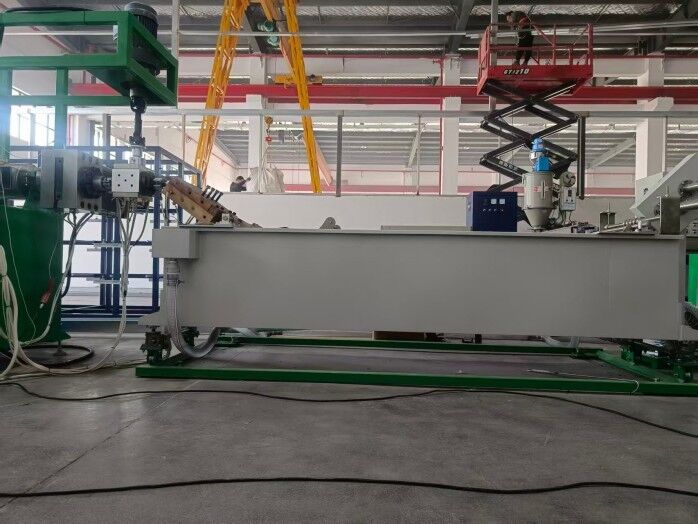

Imagem Grande :  Enrolamento automático com 4 fendões servo-controlados independentes

Detalhes do produto:
Lugar de origem: China
Marca: CHUQI
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1 CONJUNTO
Detalhes da embalagem: Caixa de madeira
Tempo de entrega: 60 dias
Termos de pagamento: T/T
Habilidade da fonte: 100 conjuntos
Contato

Enrolamento automático com 4 fendões servo-controlados independentes

descrição
Contagem de estações: 4 fusos independentes Método de condução: Servomotores Independentes
Núcleo de controle: Plc Função central: Enrolamento Automático de Comprimento Fixo
Controle de tensão: Ajustável de forma independente Sistema de passagem: Servo-driven
Resultado Final: Formação de rolo perfeito
Destacar:

Linha de produção de tiras de correia de PP com enrolamento automático

,

Linha de produção de filamentos com comando por servo

,

Máquina automática de enrolamento de 4 fendões

Enrolamento Automático com 4 Fusos Independentes Controlados por Servo
O enrolamento é o processo final na linha de produção, impactando diretamente a qualidade da aparência dos rolos acabados e sua subsequente usabilidade. Esta máquina apresenta um sistema de enrolamento automático independente de quatro fusos, onde cada fuso é acionado por um motor de redução servo dedicado de 1,2KW, permitindo o controle individual preciso da velocidade e tensão. Combinado com o controle inteligente PLC, ele atinge a troca automática de rolos em comprimento predefinido, parada de pré-alarme e funções de tensão constante. O resultado é uma formação de enrolamento organizada, sem camadas soltas ou sobrepostas, melhorando significativamente o rendimento do produto acabado e a satisfação do cliente.
Principais Especificações
  • Estrutura: 4 estações de enrolamento independentes (fusos)
  • Acionamento: Cada fuso é acionado por um motor de redução servo independente (1,2KW)
  • Controle: Controle centralizado PLC com configuração de parâmetros via tela sensível ao toque
  • Funções: Parada automática em comprimento predefinido, tensão ajustável, enrolamento organizado
  • Vantagens: Alta qualidade de enrolamento, alto nível de automação, redução dos requisitos de mão de obra
Parâmetros Técnicos
Item Parâmetro
Número de Fusos de Enrolamento 4, controlados independentemente
Potência de Acionamento por Fuso Único Motor de Redução Servo de 1,2 KW
Diâmetro Interno do Núcleo Compatível φ150 - φ300 mm (personalizável)
Comprimento do Núcleo Compatível 200 mm
Velocidade da Linha de Enrolamento 0 - 150 m/min (sincronizado com a linha principal)
Método de Controle de Tensão Controle de torque servo, ajustável manualmente (0,3-3N ajustável)
Perguntas e Respostas dos Clientes
Qual é a maior vantagem do "controle servo independente" para enrolamento?
A principal vantagem é alcançar o verdadeiro "controle de tensão por fuso". Mesmo com pequenas variações na espessura ou elasticidade nas quatro tiras, cada servo motor realiza uma compensação de torque rápida e independente com base em sua configuração de tensão específica. Isso garante que cada tira seja enrolada com a tensão ideal, eliminando completamente problemas de tensão desigual causados por fontes de alimentação compartilhadas.
Como a "parada automática em comprimento predefinido" é alcançada? Qual é a precisão?
Esta função é realizada através de um contador de comprimento eletrônico na frente que mede o comprimento da tira e envia sinais em tempo real para o PLC. Os operadores predefinem o comprimento do rolo desejado (em metros) através da interface da tela sensível ao toque. Quando o valor alvo é atingido, o PLC controla o fuso de enrolamento correspondente para desacelerar e parar automaticamente com precisão, enquanto ativa alarmes sonoros/visuais para notificação de troca de rolo. A precisão depende do sistema de contador de comprimento, alcançando ±0,1%.
Como a organização do enrolamento (sem bordas sobrepostas) é garantida?
A organização do enrolamento é garantida por dois mecanismos principais: 1) Controle de Tensão Constante: O sistema servo mantém a tensão de enrolamento estável, formando a base para rolos uniformes; 2) Sistema de Translação: Um dispositivo de translação independente (roda guia) acionado por um servo motor de 500W guia a tira para frente e para trás. Sua velocidade de movimento corresponde precisamente à velocidade de enrolamento, garantindo que a tira seja enrolada de forma uniforme e plana camada por camada no núcleo.

etiqueta:

linha de cintagem PP síncrona,

Linha de produção de cintas PP,

Máquina de fixação de correio de alta produtividade de PP
