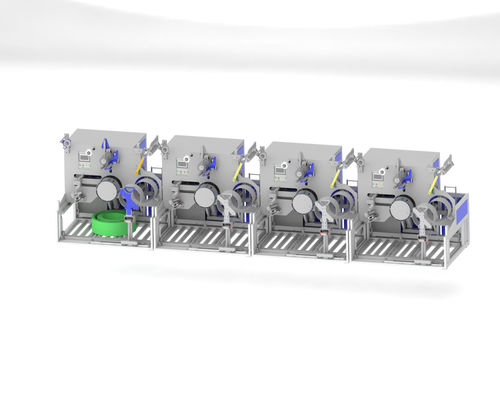

Revestidor automático de correia de PET CQA800F

Resumo

CQA800F adequado para uma em cada seis, uma em cada oito linha de produção de correia PET com uso de braço robótico.

O enrolador de correia da CQA800F foi utilizado para enrolar correias em paralelo diretamente da extrusora.

Os sistemas funcionam de forma independente após a aplicação manual do material e podem ser integrados numa instalação de produção totalmente automatizada.Eles enrolam correias de animais de estimação com largura de 9 ~ 32mm dependendo da configuração.

Uma vez que um pacote de enrolamento tenha atingido a circunferência desejada,é enrolada com filme pelo enrolador integrado e inclinada pelo sistema de transporte integrado do enrolador até ao transportador de rolos abaixo. Um novo tubo de enrolamento é alimentado do carregador ao mesmo tempo e a próxima embalagem é enrolada completamente automaticamente.

As máquinas foram desenvolvidas para operação contínua. O projeto compacto permite a utilização mesmo em espaços confinados.

Factos e vantagens

1. Envolvedor de correia PET totalmente automático para correias de 9 a 32 mm, com um diâmetro de embalagem exterior de 820 mm
2. Sistema de transporte automático de pacotes
3. Dispositivos de embalagem por película para embalagem automática de embalagens
4. Terminal de entrada central com gestão de receitas
5. O enrolamento totalmente automático pode ser realizado com ou sem núcleo de papel

Detalhes técnicos

Equipamento básico

1. Controle de dança para controlar a tensão constante da correia e a velocidade de enrolamento, Dual servomotor
2. Instalação em dois ou três pontos, com controlo eletrónico, com curvatura mínima das alças
3. Para o fabrico de aparelhos de televisão, televisores e aparelhos de televisão
4. Revista de mangas
5. Depósito Bobbin
6. Dispensador automático de película
7. Dois modos de medição: peso e medidor

Fios de PETSistema de paletização automática

Programa de paletização:

R: Faixa OD 600MM, altura 150MM, peso 20KG, 1 camada de 4, separada por cartão, até 12 camadas.

B: Faixa O.D. 800MM, altura 190MM, peso 75KG, 1 camada de 2, cartão separado, até 7 camadas.

Modelo de braço robótico: JZJ160A-270

Velocidade: 40 segundos por rolo, um sistema automático de paletização pode combinar até 2 conjuntos de uma das 8 linhas de produção de correia de PET.

Dimensões da plataforma de cartão: comprimento 1240 mm x largura 1240 mm x altura 1500 mm

Tamanho da cinta transportadora de posicionamento: comprimento 3220 mm x largura 1170 mm x altura 680 mm

Base do braço do robô: comprimento 700 mm x largura 700 mm x altura 1000 mm

Depois que o produto acabado chega à posição da cinta transportadora, o braço robótico pega o produto acabado na palete até que uma camada esteja cheia.O braço robótico, em seguida, pega o palete de produto acabado de papelão do palete de papelão e repete a ação até que o palete de produto acabado é empilhado.
