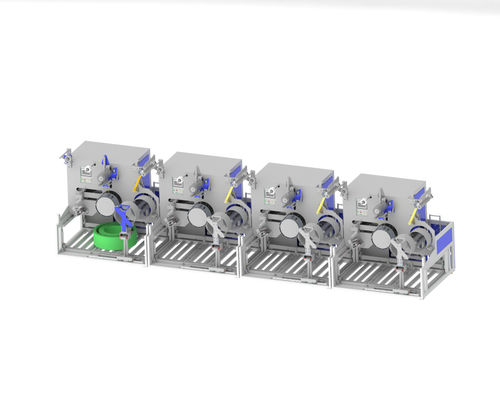

9mm~32mm MAX80KG PET STRAP enrolador automático/revestimento amigável usado com sistema de paletização automática

Enrolador automático de correia para animais CQA800F

CQA800F adequado para uma em cada seis, uma em cada oito linha de produção de correia PET com uso de braço robótico.

O enrolador de correia da CQA800F foi utilizado para enrolar correias em paralelo diretamente da extrusora.

Os sistemas funcionam de forma independente uma vez que o material foi aplicado manualmente.

Com largura de 9 a 32 mm, dependendo da configuração.

Uma vez que um pacote de enrolamento tenha atingido a circunferência desejada,é enrolada com filme pelo enrolador integrado e inclinada pelo sistema de transporte integrado do enrolador até ao transportador de rolos abaixo. Um novo tubo de enrolamento é alimentado do carregador ao mesmo tempo e o próximo pacote é enrolado totalmente automaticamente.

As máquinas foram desenvolvidas para operação contínua. O projeto compacto permite a utilização mesmo em espaços confinados.

Factos e vantagens

para o fabrico de produtos da subposição 842120

Sistema de transporte automático de pacotes

Dispositivo de envolvimento por película para envolvimento automático de embalagens

Terminal de entrada central com gestão de receitas

O enrolamento totalmente automático pode ser realizado com ou sem núcleo de papel

Equipamento básico

Controle de dança para controlar uma tensão constante da correia e velocidade de enrolamento, Dual servomotor

Instalação em dois ou três pontos, com controlo eletrónico, com curvatura mínima das cintas

Para o fabrico de aparelhos de televisão, televisores e aparelhos de televisão

Revista de mangas

Depósito Bobbin

Dispensador automático de película

Dois modos de medição: peso e medidor

Configuração principal padrão

1) Motor: Wuxi Xinjie motor principal 1.5KW, relação de velocidade: 1:8, servomotor,

Motor Wuxi Xinjie Traverse: servomotor de 400W

• PLC: Wuxi Xinjie Ecrã táctil: Wuxi Xinjie Contador: Schneider

3) Componentes pneumáticos: válvula solenoide e manômetro de pressão: Taiwan Yadeke, cilindro: Donghao Pneumatic (Wenzhou)

4) Sensores e proximas luzes ligadas/desligadas: Korea Alto Nicks

Opcional

1)Motor: motor principal Siemens 1.5KW, relação de velocidade: 1:8, servomotor,

Motor Siemens Traverse: servomotor de 400 W

2)PLC: Siemens touch screen: Siemens touch contactor: Schneider

3) Componentes pneumáticos: (marca japonesa ou europeia)

4) Sensores e proximas luzes ligadas/desligadas: Korea Alto Nicks

Fios de PETSistema de paletização automática

Programa de paletização:

R: Faixa OD 600MM, altura 150MM, peso 20KG, 1 camada de 4, separada por cartão, até 12 camadas.

B: Faixa O.D. 800MM, altura 190MM, peso 75KG, 1 camada de 2, cartão separado, até 7 camadas.

Modelo de braço robótico: JZJ160A-270

Velocidade: 40 segundos por rolo, um sistema automático de paletização pode combinar até 2 conjuntos de uma das 8 linhas de produção de correia de PET.

Dimensões da plataforma de cartão: comprimento 1240 mm x largura 1240 mm x altura 1500 mm

Tamanho da cinta transportadora de posicionamento: comprimento 3220 mm x largura 1170 mm x altura 680 mm

Base do braço do robô: comprimento 700 mm x largura 700 mm x altura 1000 mm

Depois que o produto acabado chega à posição da cinta transportadora, o braço robótico pega o produto acabado na palete até que uma camada esteja cheia.O braço robótico, em seguida, pega o palete de produto acabado de papelão do palete de papelão e repete a ação até que o palete de produto acabado é empilhado.
